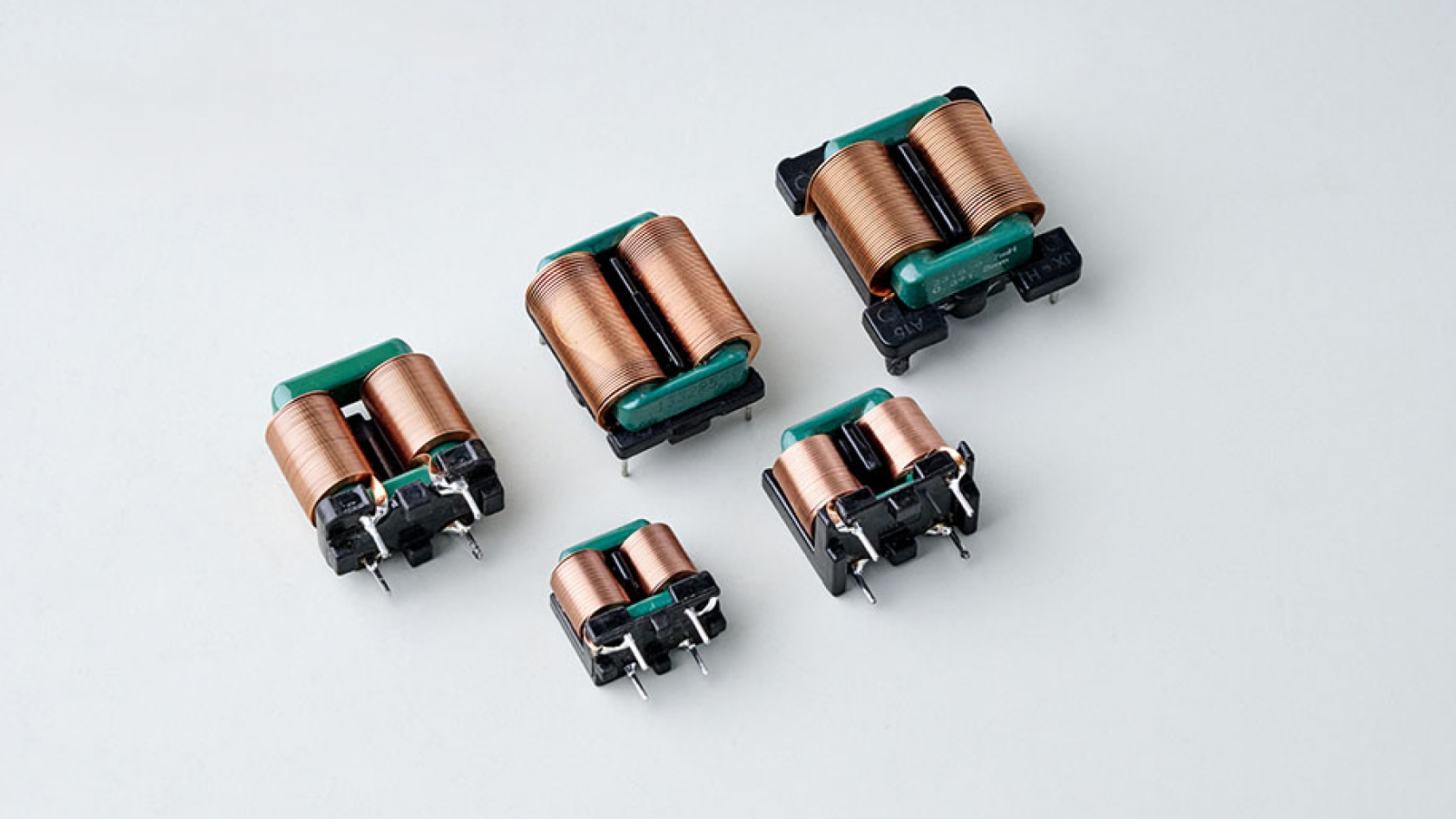

SQシリーズとは
What is SQ series?
平角線を使用しエッジワイズ巻線工法で自動巻線された小型・低背・軽量のコモンモードチョークです。
SQシリーズの特徴
Characteristics of SQ series
自動巻線コイルの採用
高速・自動巻線により、人手による巻線に比べ大幅に時間短縮・大量生産が可能です。自動巻線により電線の絶縁被膜を傷つけるとがなく高品質を保っています。
コストダウンの実現
自動巻線技術、高品質と軽量化を実現し、コスト低減に貢献します。
閉磁路コア採用
小型化とともに漏れ磁束軽減を実現し、低損失性能を向上させました。
従来品との比較
従来品のコモンモードチョークコイルに比べ、省スペース・低背・軽量化を実現し、設計の自由度が向上します。
広い周波数領域の対応
広い周波数領域でコモンモードノイズ抑制効果を実現し、システム全体の安定性が向上します。
比較
Comparison
従来のコモンモードチョーク：TC25V-13201と 小型・低背・軽量コモンモードチョークコイル：SQ19V-4025R000の比較
外観
従来のコモンモードチョーク
TC25V-13201
小型・低背・軽量コモンモードチョークコイル
SQ19V-4025R000
小型・低背・軽量化を実現！
仕様

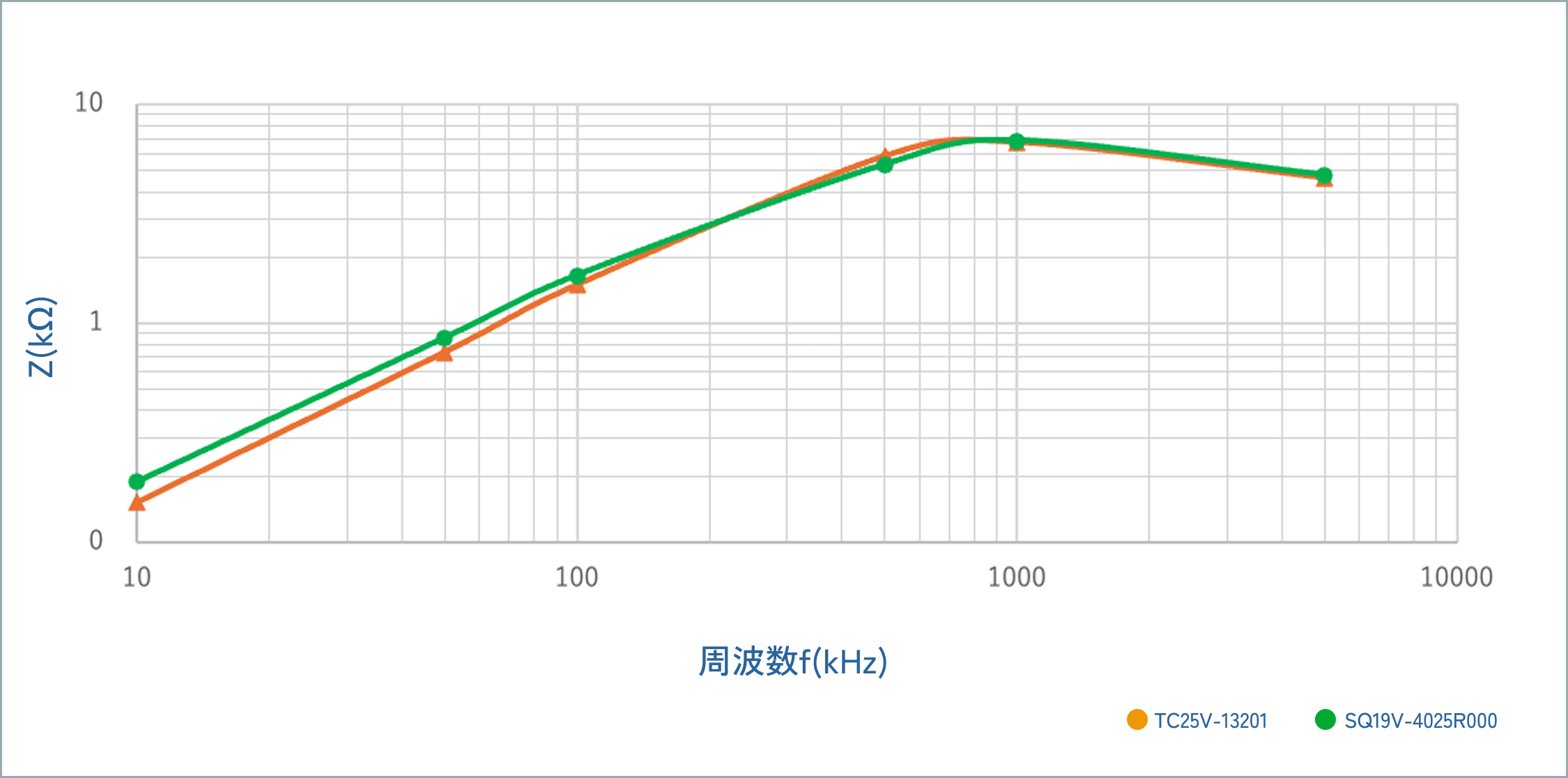

インピーダンス特性
製品紹介・カタログ
Products
| Series | Appearance | Inductannce (mH） | DC resistance (Ω) | Rated Current (A) | Spec. Sheet |
| SQ12 Type |  | 5.0 ～ 19.0 | 65 ～ 210 | 1.4 ～ 2.8 |  |
| SQ15 Type |  | 2.5 ～ 15.0 | 35 ～ 300 | 1.4 ～ 4.5 | |
| SQ19 Type |  | 1.5 ～ 24.0 | 25 ～ 280 | 1.8 ～ 6.0 | |
| SQ24 Type |  | 4.5 ～ 33.0 | 25 ～ 220 | 1.8 ～ 7.5 | |
| SQ28 Type |  | 2.0 ～ 20.0 | 25 ～ 80 | 5.0 ～ 16.0 | |
仕様に合わせた
「カスタム設計」も承ります
「カタログにない仕様の相談をしたい」「特殊な形状が必要」など、お気軽にお問い合わせください。
設計・開発の効率化に、ぜひ当社の高品質なコイル製品をお役立てください。
