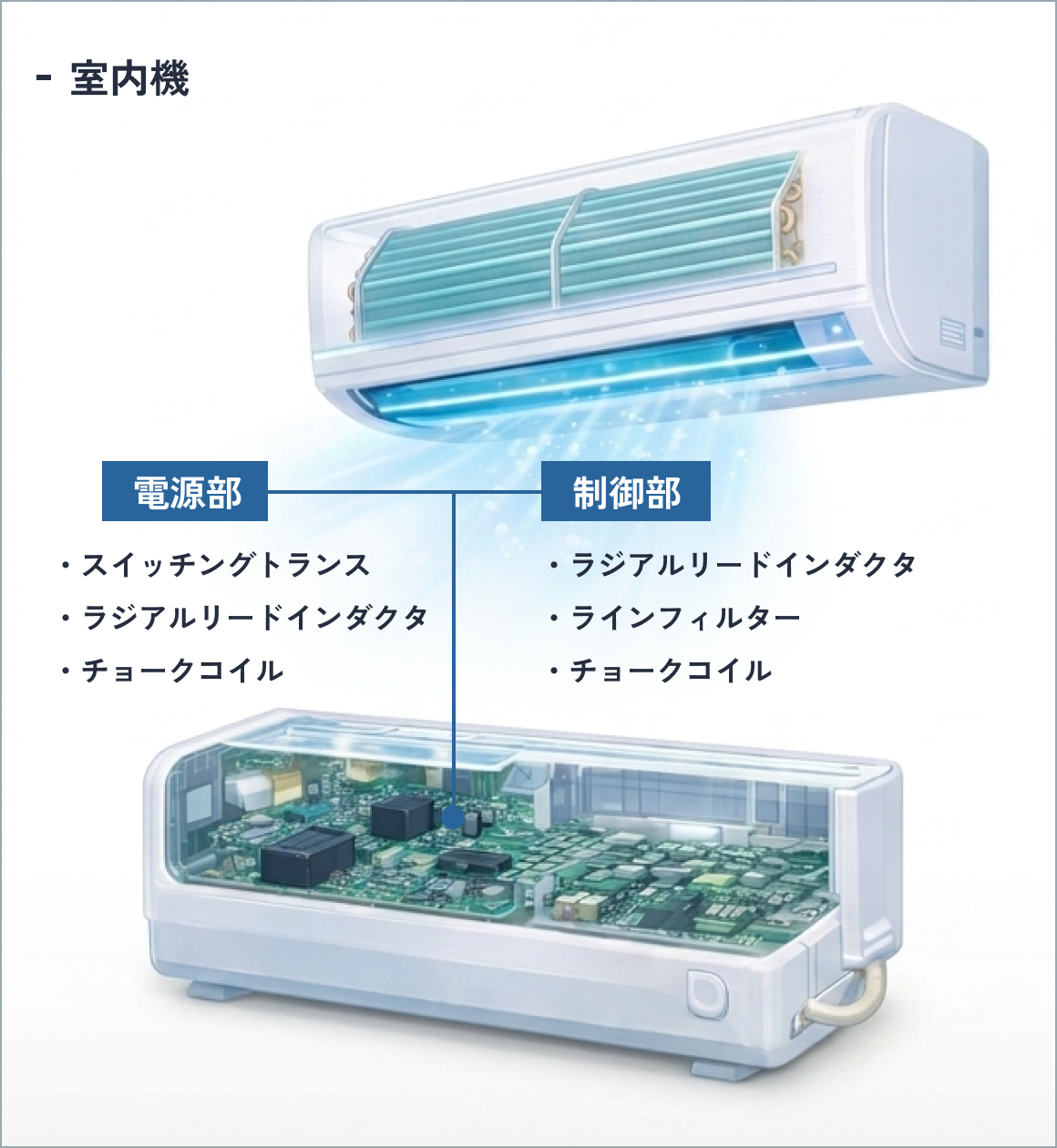

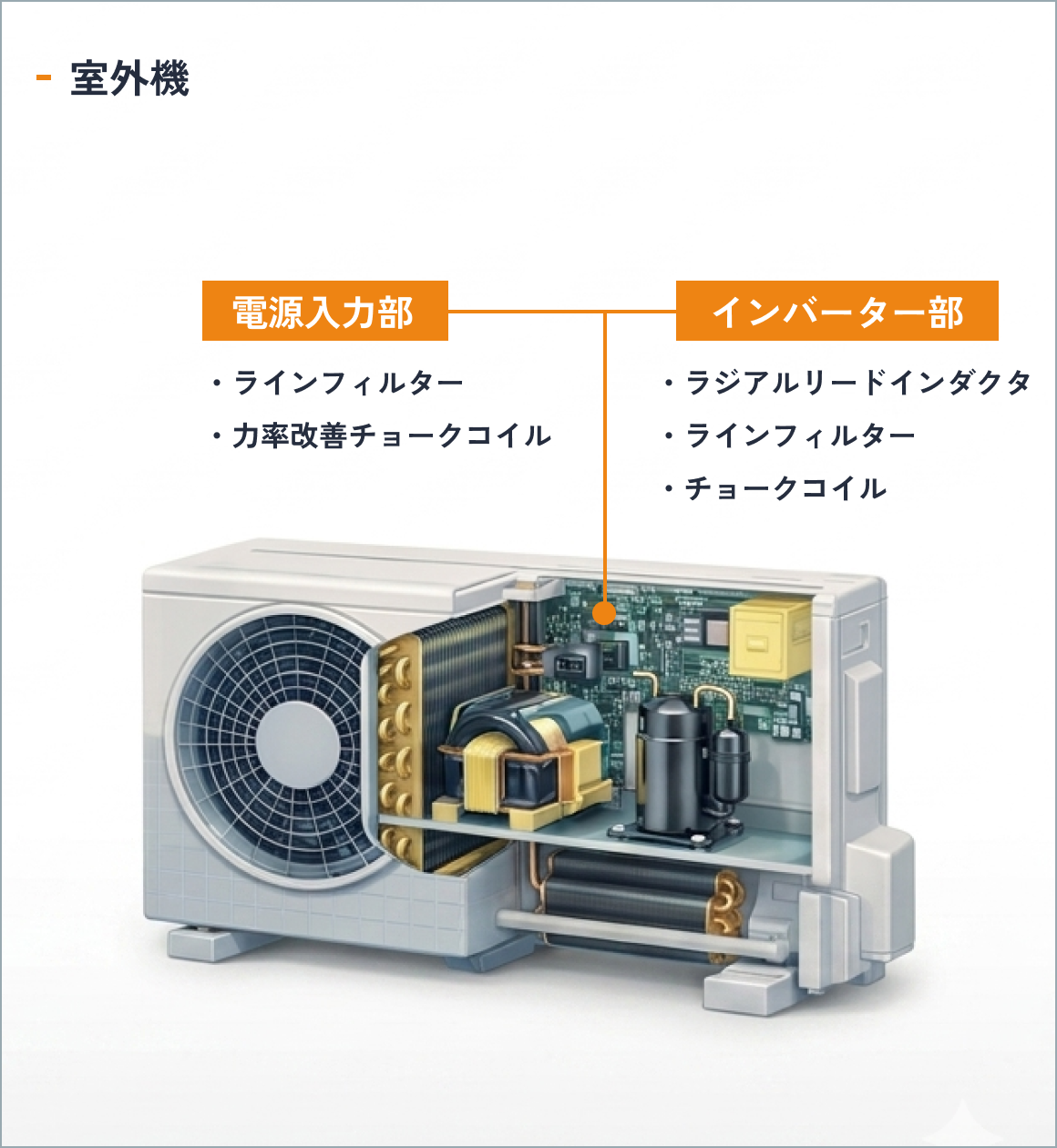

空調機用各種コイル製品のご使用例
Examples of Coil Product Applications
製品紹介
Products
ラジアルリードインダクタ（TZNLシリーズ）
空調機に豊富な採用実績と高い信頼性で多くのお客様にご評価いただいております。
TZNLシリーズ製品仕様・ラインナップ
| Series | Appearance | OD (mm) | Height (mm/max.) | Inductannce (μH） | Rated Current (A) | Resin base | Structure | Spec. Sheet |
| TZNL4560CA |  | Φ4.5 | 6 | 3.3～470 | 0.07～0.55 | None |  |  |
| TZNL5580CA | | Φ5.5 | 8 | 4.7～3,300 | 0.055～1.50 | None | | |
| TZNL6590CA | | Φ6.5 | 9 | 4.7～10,000 | 0.04～2.00 | None | | |
| TZNL80105CA | | Φ8.0 | 10.5 | 1.0～2,000 | 0.12～5.00 | None | | |
| TZNL95105CA | | Φ9.5 | 10.5 | 2.2～5,600 | 0.12～5.60 | None | | |
| TZNL105125CA | | Φ10.5 | 12.5 | 1.2～15,000 | 0.09～6.50 | None | | |
| TZNL120145CA | | Φ12.0 | 14.5 | 10～33,000 | 0.04～4.00 | None | | |
| TZNL125125CA | | Φ12.5 | 12.5 | 1.0～15,000 | 0.13～14.0 | None | | |
| TZNL125145CA | | Φ12.5 | 14.5 | 3.3～1,000 | 0.30～5.50 | None | | |
| TZNL125190CA | | Φ12.5 | 19 | 4.7～3,500 | 0.30～5.80 | None | | |
| TZNL135165CA | | Φ13.5 | 16.5 | 10～3,300 | 0.60～9.80 | None | | |
| TZNL155175CA | | Φ15.5 | 17.5 | 10～2,000 | 0.83～10.0 | None | | |
参考資料
| テーピング寸法 | |
|---|---|
| 信頼性試験/使用上の注意事項/ご使用に際して | |
上記掲載品以外にも多数の製品をラインナップがあり、
仕様に合わせた「カスタム設計」も承ります。
「カタログにない仕様の相談をしたい」「特殊な形状が必要」など、お気軽にお問い合わせください。
設計・開発の効率化に、ぜひ当社の高品質なコイル製品をお役立てください。
DSCの強み
Features
Reason 01
ラジアルリードインダクタ"TZLNシリーズ"の実績
空調機市場で培った高い信頼性と実績を誇り、高品質な製品を提供しております。
これにより、お客先様からの信頼を得ており、安心して使用いただけます。
Reason 02
トータルラインナップ
ラジアルリードインダクタからラインフィルターまで、空調機に必要なコイル製品をワンストップでご提供しています。
さまざまなニーズに対応し、トータルでサポートいたします。
Reason 03
柔軟な供給体制
当社の生産ネットワークを活用し、急な需要変動にも対応でき安定した供給体制を確立しております。
お客先様のニーズに合わせてフレキシブルな配送（ 船便・航空便・クーリエ便など）に対応し、スムーズな納品を実現しています。
