SMDパワーインダクタは、 小型・薄型構造を特徴とし基板に直接実装され、大電流対応に優れたコイル部品です。
主な特徴
小型・薄型
リード線タイプに比べて非常に小さく、基板上の占有面積を削減でき、機器全体の小型化や軽量化に貢献します。
高密度実装
自動実装機による高速・高精度な基板への実装が可能、大量生産における生産効率が向上します。
高い電流対応
比較的大きな電流を扱う電源回路に使用され、低直流抵抗（DCR）を実現し、電流による発熱を抑えます。
優れた直流重畳特性
高い直流電流が流れてもインダクタンス値が低下し難く、スイッチング電源回路の安定した動作を維持します。
磁気シールド構造
磁気シールドタイプはコイルから漏れる磁束を閉じ込め、隣接する部品への干渉を防ぎ、回路全体の安定性を高めます。
Product specifications & line up

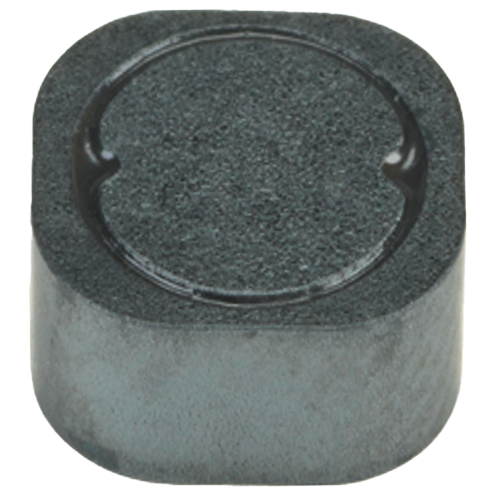

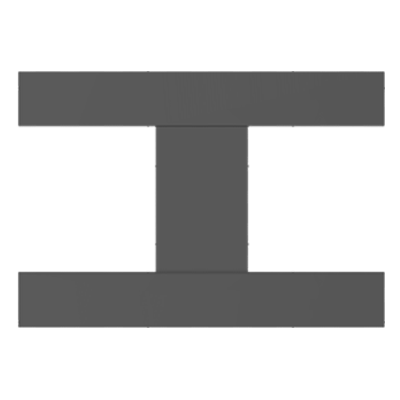

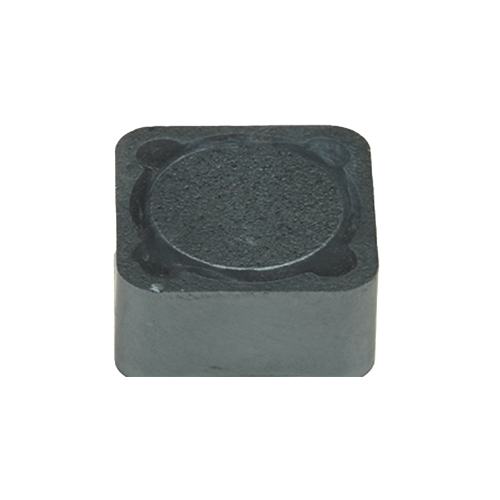

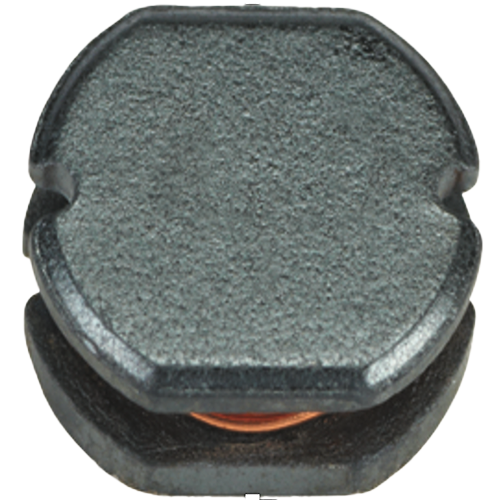

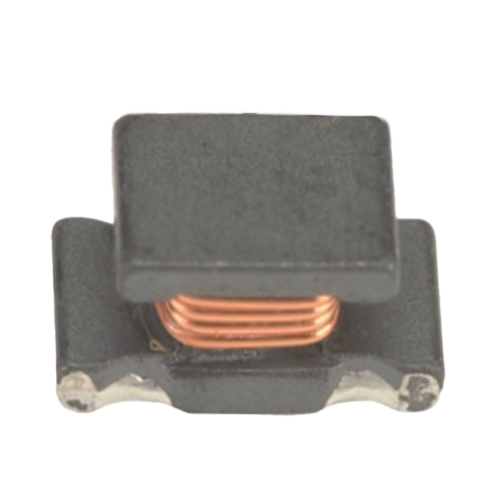

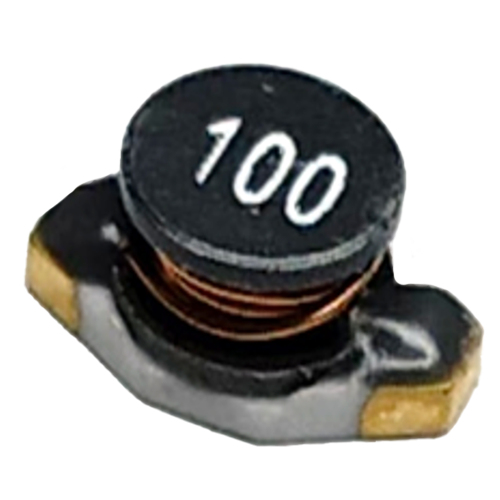

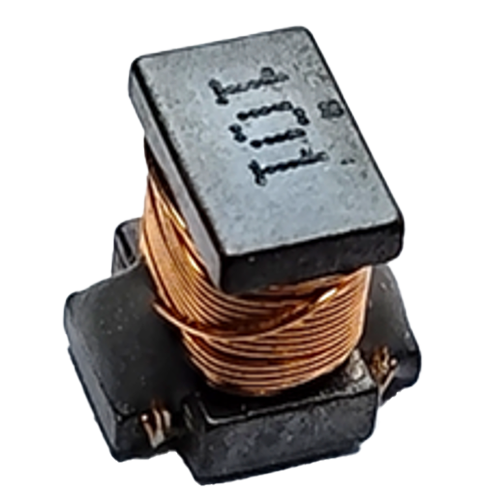

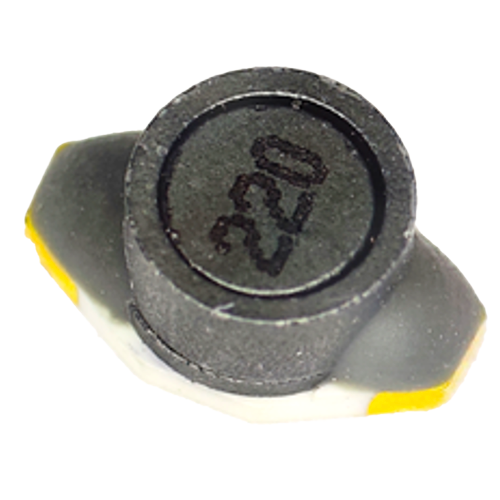

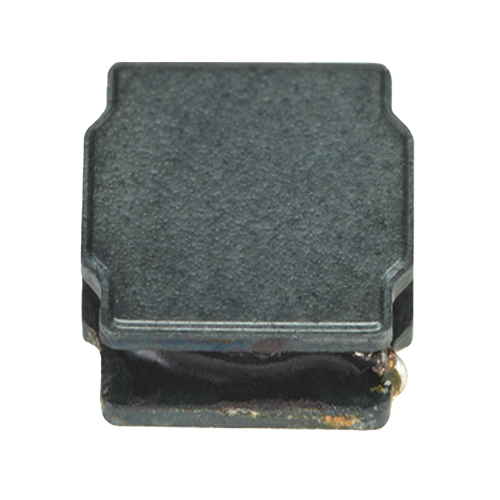

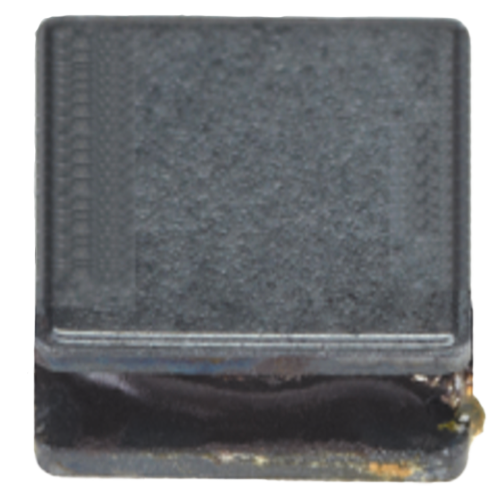

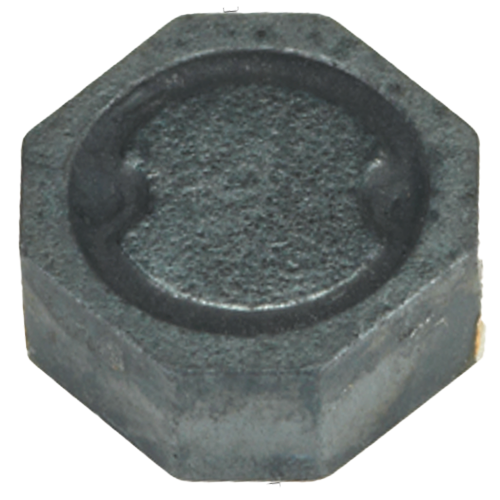

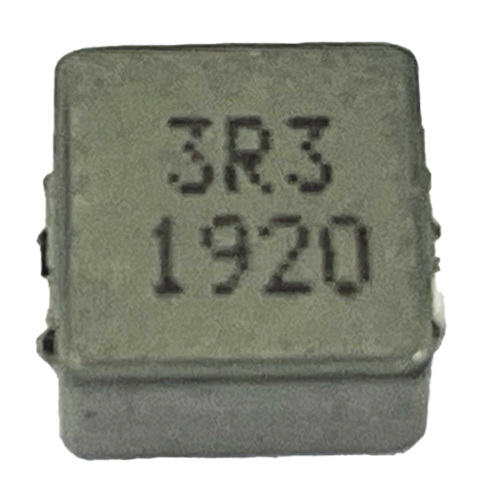

| Series | Appearance | L×W (mm) | Height (mm/max.) | Inductannce (μH） | Rated Current (A) | Structure | Spec. Sheet |
| TZNS3216 |  | 3.2×1.6 | 1.85 | 1.0～100 | 0.10～1.00 |  |  |
| TZNS322515 | | 3.2×2.5 | 1.55 | 0.12～100 | 0.08～0.97 | | |
| TZNS322520 | | 3.2×2.5 | 2 | 1.0～560 | 0.048～0.75 | | |
| TZNS4532 | | 4.5×3.2 | 2.6 | 1.0～2,200 | 0.03～1.40 | | |
| TZNS5750 | | 5.7×5.0 | 4.7 | 0.5～10,000 | 0.05～4.80 | | |
| TZNS322520CZ （AEC-Q200） | | 3.2×2.5 | 2 | 1.0～2,200 | 0.05～0.45 | | |
| TZNS4532CZ （AEC-Q200） | | 4.5×3.2 | 2.6 | 1.0～2,200 | 0.03～1.30 | | |
| TZNS5322520FJ (コイル樹脂保護) | | 3.2×2.5 | 2 | 1.0～470 | 0.05～0.45 | | |
| TZNS4532FJ (コイル樹脂保護) | | 4.5×3.2 | 2.6 | 1.0～1,500 | 0.39～1.60 | | |
| TZNS3024 |  | 3.5×3.0 | 2.4 | 2.2～47 | 0.30～1.40 | | |
| TZNS4024 | | 4.5×4.0 | 2.4 | 1.0～47 | 0.60～3.60 | | |
| TZNS4035 | | 3.5 | 2.2～47 | 0.54～2.60 | | | |
| TZNS5028 | | 5.8×5.2 | 2.8 | 2.2～47 | 0.75～3.20 | | |
| TZNS5035 | | 3.5 | 1.0～47 | 0.80～4.00 | | | |
| TZNS5048 | | 4.8 | 2.2～47 | 0.70～4.50 | | | |
| TZNS7038 | | 7.8×7.0 | 3.8 | 2.2～47 | 0.68～5.00 | | |
| TZNS7053 | | 5.3 | 2.2～47 | 1.10～5.30 | | | |
| TZNS10057 | | 10.0×9.0 | 5.7 | 2.2～47 | 2.40～9.00 | | |
| TZNS6530 |  | 6.5×4.5 | 3 | 1.0～1,000 | 0.17～4.00 | | |
| TZNC6630 |  | 6.6×4.5 | 3 | 1.0～1,000 | 0.10～2.90 | | |
| TZSC6530 |  | 6.5×4.4 | 3.1 | 2.2～1,000 | 0.05～1.80 |  | |
| TZSS2520FC |  | 2.5×2.0 | 2.1 | 1.0～47 | 0.20～1.60 | | |
| TZSS3010FC |  | 3.0×3.0 | 1.2 | 2.2～47 | 0.26～1.30 | | |
| TZSS3012FC | | 1.4 | 2.2～47 | 0.31～1.65 | | | |
| TZSS4012FC | | 4.0×4.0 | 1.4 | 1.0～47 | 0.35～4.8 | | |
| TZSS4018FC | | 2 | 2.2～47 | 0.62～3.70 | | | |
| TZSS5040FC | | 4.9×4.9 | 4.2 | 1.0～47 | 0.80～6.00 | | |
| TZSS6012FC | | 6.0×6.0 | 1.4 | 2.2～47 | 0.45～2.15 | | |
| TZSS6020FC | | 2.2 | 0.77～3.80 | | | ||
| TZSS6028FC | | 3 | 1.0～47 | 1.00～5.60 | | | |
| TZSS6045FC | | 4.7 | 2.2～47 | 1.30～5.10 | | | |
| TZSS8040FC | | 8.0×8.0 | 4.2 | 1.70～7.40 | | | |
| TZSS5020 |  | 5.0×5.0 | 2 | 0.45～1.90 | | | |
| TZSS5028 | | 2.8 | 0.62～2.40 | | | ||
| TZSS6030 |  | 6.0×5.6 | 3 | 2.2～1,000 | 0.14～3.60 | | |
| TZSH12080 |  | 12.5×12.5 | 8 | 2.2～47 | 3.20～16.5 | | |
| TZMSCA series |  | 4.45x4.10 ～17.8x16.9 | 1.8 ～6.7 | 0.1～150 | 1.5～105.0 | | |
| TZMSCB series | | 3.50x3.20 ～18.0x16.9 | 1.0 ～6.7 | 0.1～220 | 1.0～125.0 | | |
