ラインフィルターは、電源ラインを通じて伝わるノイズを除去し、機器の安定した動作を確保し、他の機器へのノイズ放出を防ぐコイル部品です。
主な特徴
外来ノイズの侵入防止
電源ラインなどを通じて外部から回路内に侵入するノイズをブロックし、機器の誤動作を防ぎます。
内部ノイズの流出防止
機器内で発生するノイズが電源ラインを通じて外部に漏れ出し、他の機器に影響を与えるのを防ぎます。
広い周波数特性に対応
数十kHz～数百MHzの高周波ノイズやスイッチング電源由来の高調波ノイズ減衰に効果が有ります。
用途に応じたラインアップ
AC電源用やDCライン用など用途に応じたラインアップがあります。
Uses of this product
Product specifications & line up

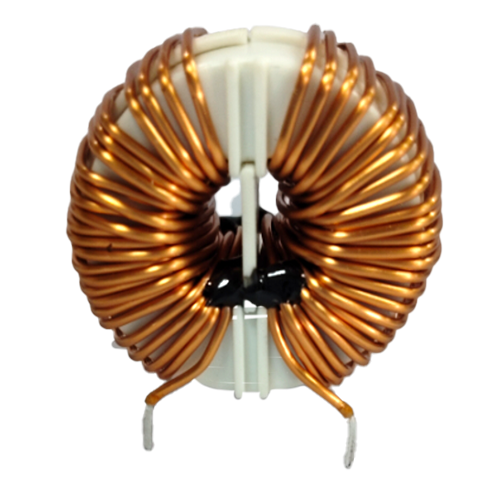

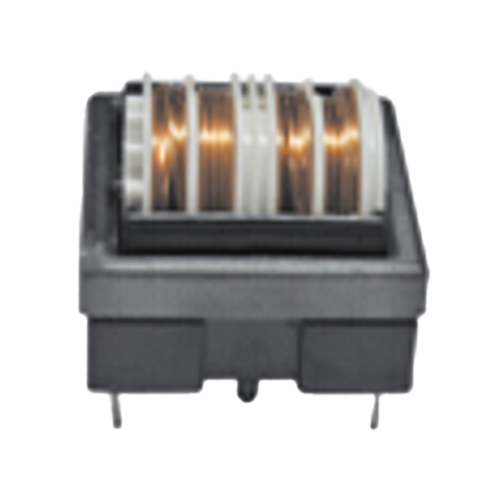

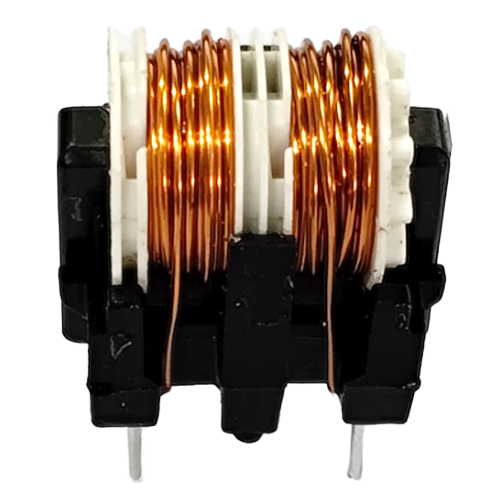

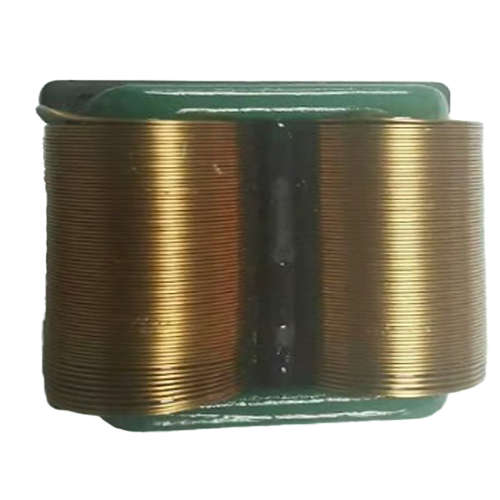

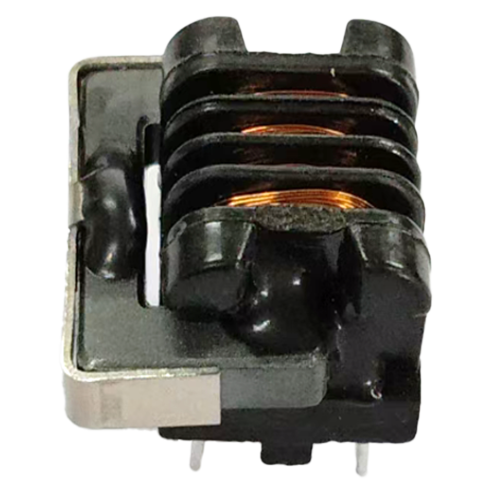

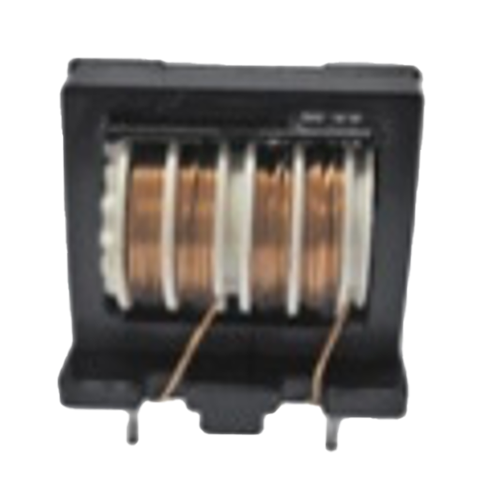

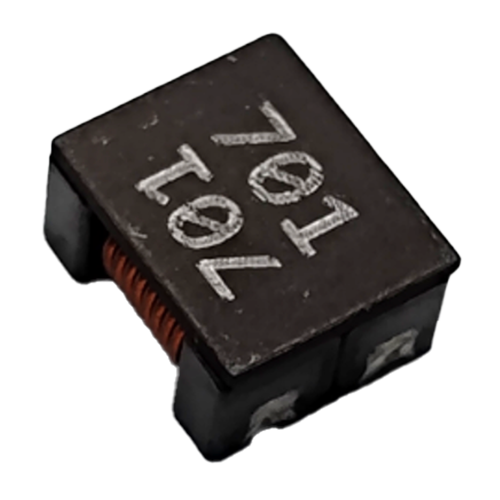

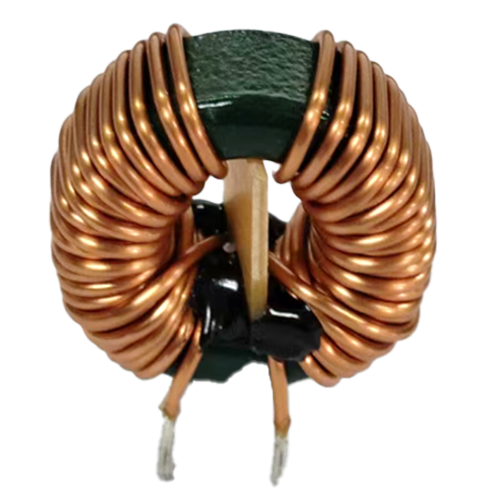

| Series | Appearance | Inductannce (mH） | DC resistance (Ω) | Rated Current (A) | Spec. Sheet |

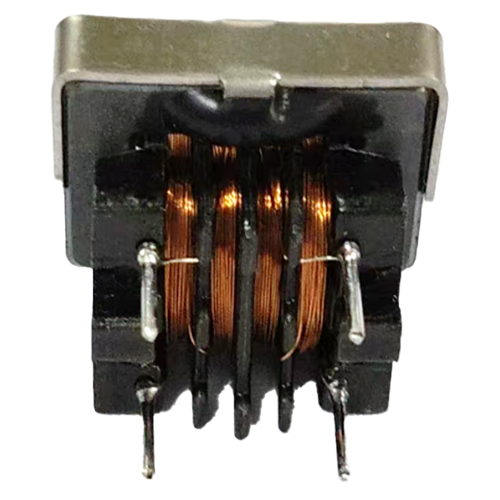

| U09 Type |  | 0.8 ～ 20.0 | 0.34 ～ 7.50 | 0.20 ～ 0.80 |  |
| U10 Type |  | 0.6 ～ 12.0 | 0.069 ～ 1.30 | 0.40 ～2.00 | |
| F20 Type |  | 2.7 ～ 68.0 | 0.23 ～ 6.20 | 0.20 ～ 1.10 | |
| E24 Type |  | 1.5 ～ 33.0 | 0.055 ～ 1.15 | 0.50 ～ 2.70 | |
| E28 Type |  | 1.5 ～ 33.0 | 0.045 ～ 0.87 | 0.80 ～ 3.50 | |
| E35 Type |  | 3.3 ～ 39.0 | 0.052 ～ 0.47 | 1.20 ～ 4.00 | |

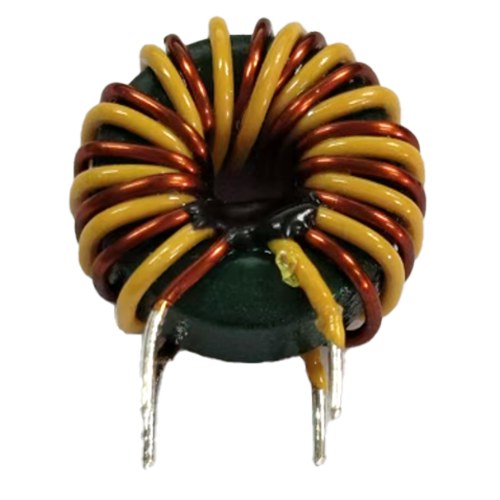

| T18 Type |  | 1.0 ～ 5.0 | 10 ～ 49 | 2.00 ～ 5.00 | |
| T22 Type |  | 1.0 ～ 5.0 | 17 ～ 98 | 2.00 ～ 6.00 | |
| T25 Type |  | 0.6 ～ 8.0 | 6 ～ 65 | 3.50 ～ 15.0 | |
| SQ12 Type |  | 5.0 ～ 28.0 | 66 ～ 230 | 1.4 ～ 2.8 | |
| SQ15 Type |  | 2.0 ～ 10.0 | 33 ～ 160 | 1.0 ～ 3.5 | |
| SQ19 Type |  | 4.0 ～ 17.0 | 48 ～ 290 | 1.5 ～ 4.0 | |
| SQ24 Type |  | 4.3 ～ 23.0 | 42 ～ 200 | 2.0 ～ 6.0 | |
| SQ28 Type |  | 5.0 ～ 10.0 | 27 ～ 64 | 3.7 ～ 6.3 | |
| CMC0706 Type |  | Refer to Spec. sheet | 5 ～ 20 | 3.0 ～ 15.0 | |
