スイッチングトランスは、スイッチング電源回路に使用され高周波で動作するトランスです。
従来の商用周波トランスと比べて、小型・軽量で高効率であることが特徴です。
主な特徴
高周波動作
スイッチング電源で使用されるため、数kHz～数百kHz（場合によってはMHz）の高周波で動作可能です。
小型・軽量化が可能
動作周波数が高い小型のフェライトコアを用いることにより、商用周波数トランスに比べ小型・軽量化ができます。
絶縁機能を持つ
一次側と二次側を絶縁するため安全性が高く、電源回路において感電防止やノイズ分離に寄与します。
高い電力変換効率
適切なコア材と巻線設計により損失を低減し、80%以上の電力変換効率が実現可能です。
複数の出力が可能
一つのトランスで複数の二次巻線を設けることで、複数電圧を生成できます。
Uses of this product
Product specifications & line up
| Type | Appearance | WxHxD (mm) | Bobbin terminal specifications P1(mm) | Bobbin terminal specifications P2(mm) | Bobbin terminal specifications Terminal | d(mm) | Max at 100kHz （VA) | Spec. Sheet |

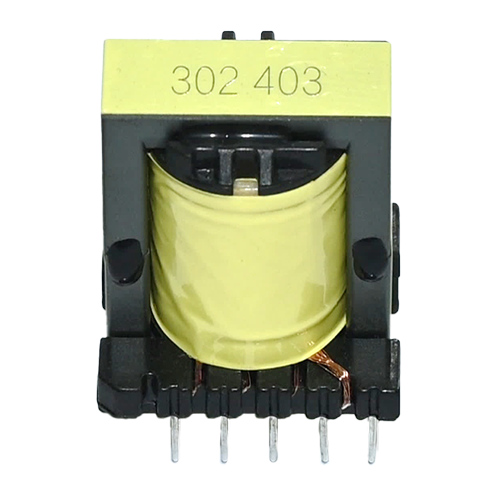

| EE type |  | 9.0x9.0x8.5 ～36.0x32.5x30.0 | 6.0～28.0 | 2.5～5.0 | 3x3 ～ 7x7 | Φ0.5 ～Φ0.8 | 3 ～ 206 |  |
| ER type |  | 27.5x22.5x21.0 ～57.0x54.5x42.0 | 15.0～41.0 | 3.8～5.0 | 6x6 ～ 10x10 | Φ0.8 ～Φ1.0 | 68 ～ 1000 | |

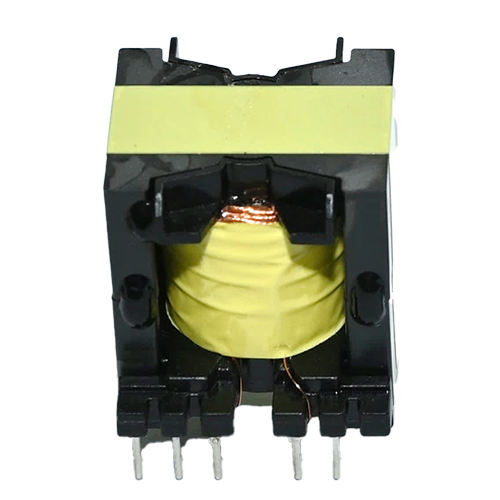

| PQ type |  | 25.0x22.0x25.5 ～53.0ｘ53.5ｘ54.0 | 20.2～46.0 | 3.8～7.5 | 6x4 ～ 6x6 | Φ0.6 ～Φ1.2 | 39 ～ 780 | |

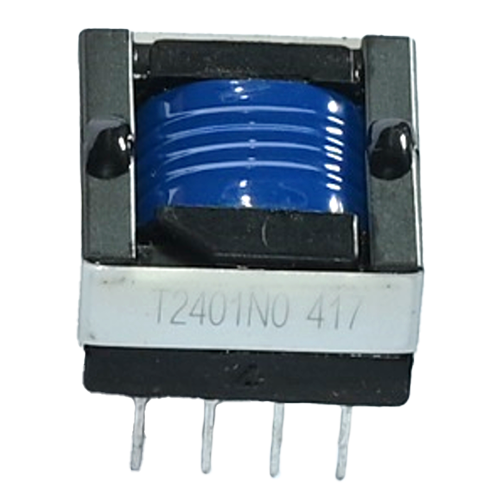

| EPC type |  | 13.0x7.5x13.0 ～32.0x17.5x38.0 | 2.5～5.0 | 2.5～9.0 | 5x2 ～ 6x6 | Φ0.5 ～Φ1.0 | 2 ～80 | |

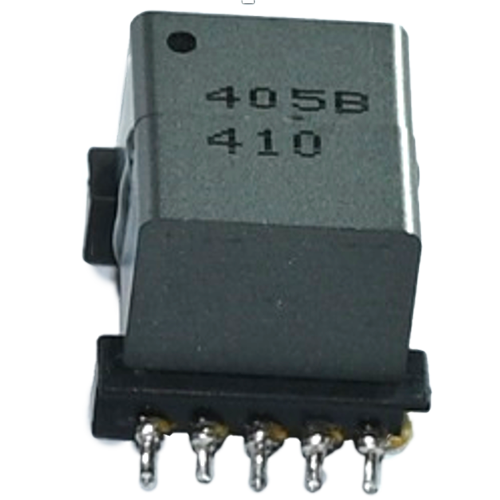

| SMD EP type |  | 11.0x9.5x8.6 ～14.0x12.7x13.0 | 9.4～15 | 2.5 | 4x4 ～ 5x5 | 0.6 ～0.7 | 3 ～ 13 | |

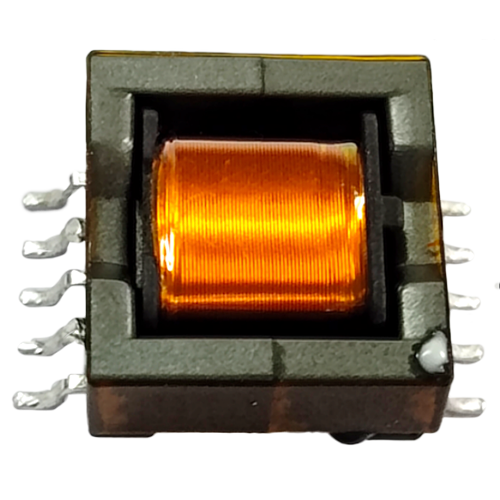

| SMD EFD type |  | 17.5x16.0x8.5 ～27.0ｘ29.0x13.7 | 16.9～29.7 | 2.5～4.0 | 5x5 ～ 6x6 | 0.7 ～1.1 | 13 ～ 45 | |
